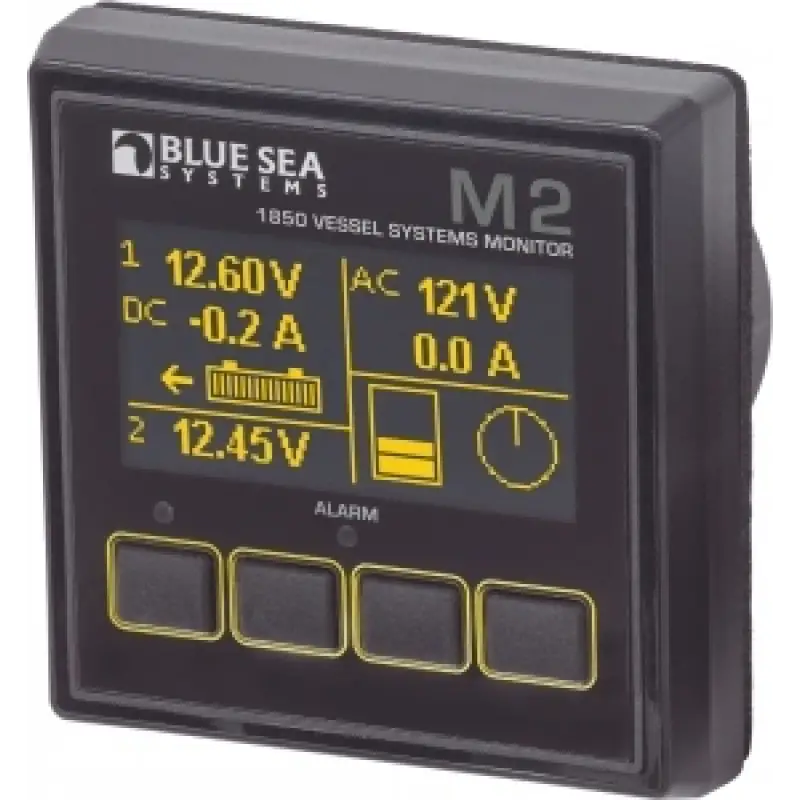

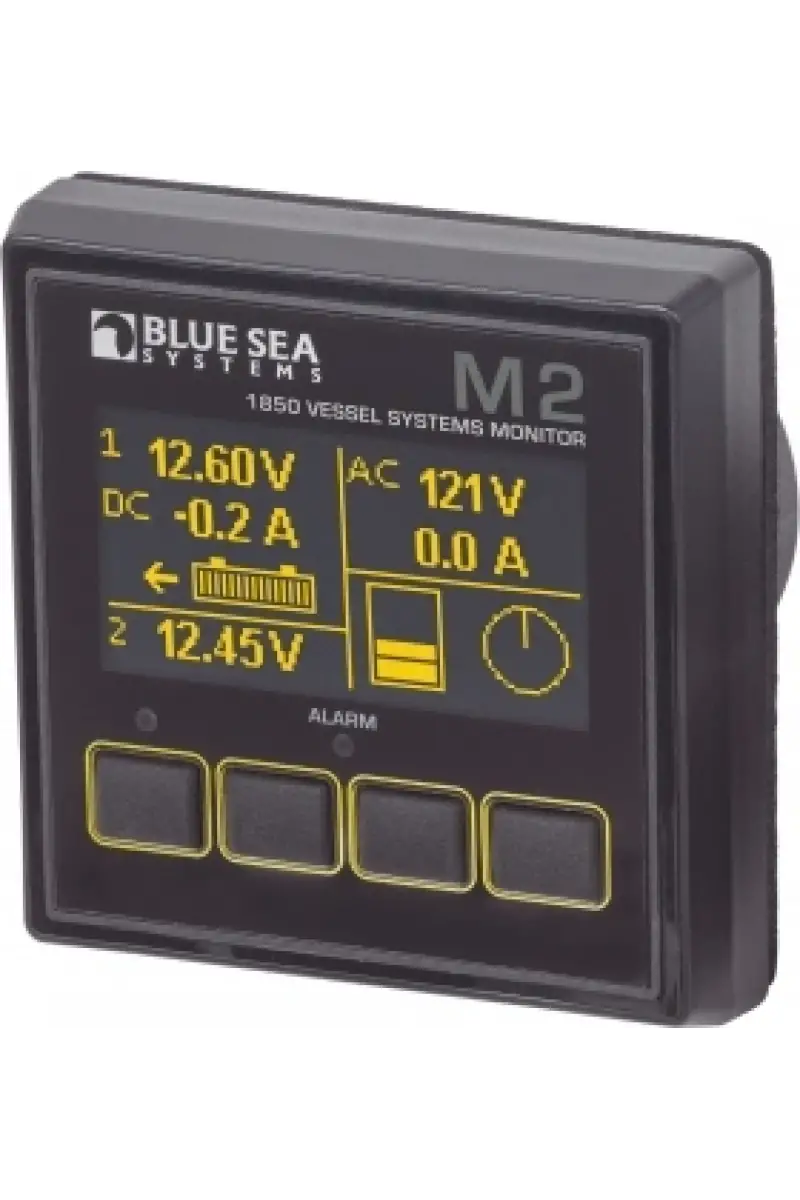

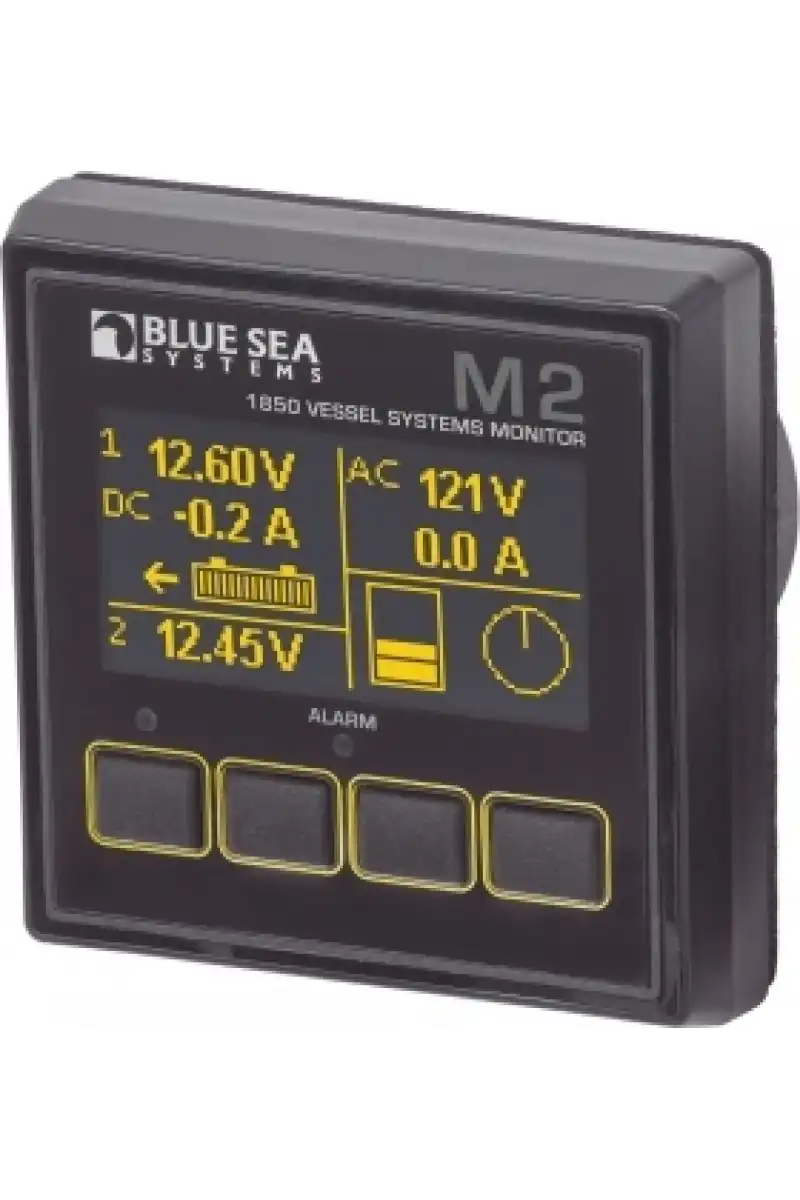

Kompakt, Oled dijital monitörde dört kritik sistemin kapsamlı izlenmesini gerçekleştirir.
DC Sistem İzleme (iki aküye kadar)
Bir giriş DC voltajını, şarj durumunu, bir akü grubunun akımını izlerken, diğer giriş ek bir akü grubunun voltajını izler. Alarmlar yüksek ve düşük voltaj, yüksek akım ve düşük aküyü içerir.
AC Sistem İzleme
VSM tek bir AC voltajını, akımını ve frekansını izler. Alarmlar yüksek ve düşük voltaj, yüksek akım ve yüksek ve düşük frekansı içerir.
Sintine ve Tank İzleme
VSM'de bir sintine veya tank monitörü olarak yapılandırılabilen iki giriş bulunur. Bir sintine girişi olarak yapılandırıldığında, izleme işlevleri arasında pompa aktif, son 24 saatteki çevrim sayısı, tipik bir 24 saatlik dönemdeki ortalama çevrimler ve toplam çevrimler bulunur. Yükseklik alarmları hem son saatteki çalışma süresi dakikaları hem de son 24 saatteki çevrim sayısı veya sayısı için ayarlanabilir. Tank girişi olarak yapılandırıldığında, tank durumu hem kapasite (galon veya litre) hem de kapasite yüzdesi olarak gösterilebilir. Özel tank şekilleri otomatik olarak kalibre edilebilir veya programlanabilir. Tüm tanklar için hem yüksek hem de düşük seviye alarmları ayarlanabilir.
NMEA 2000 sertifikalıdır ve standart konektörler kullanır. Bu, birden fazla NMEA 2000 cihazı için tek bir ağ omurgasının kurulmasına olanak tanır. M2 VSM, CZone Displays Touch 5 ve Touch 10 gibi diğer NMEA 2000 uyumlu ekranlarla belirli izleme işlevlerini paylaşabilir.
Özellikler

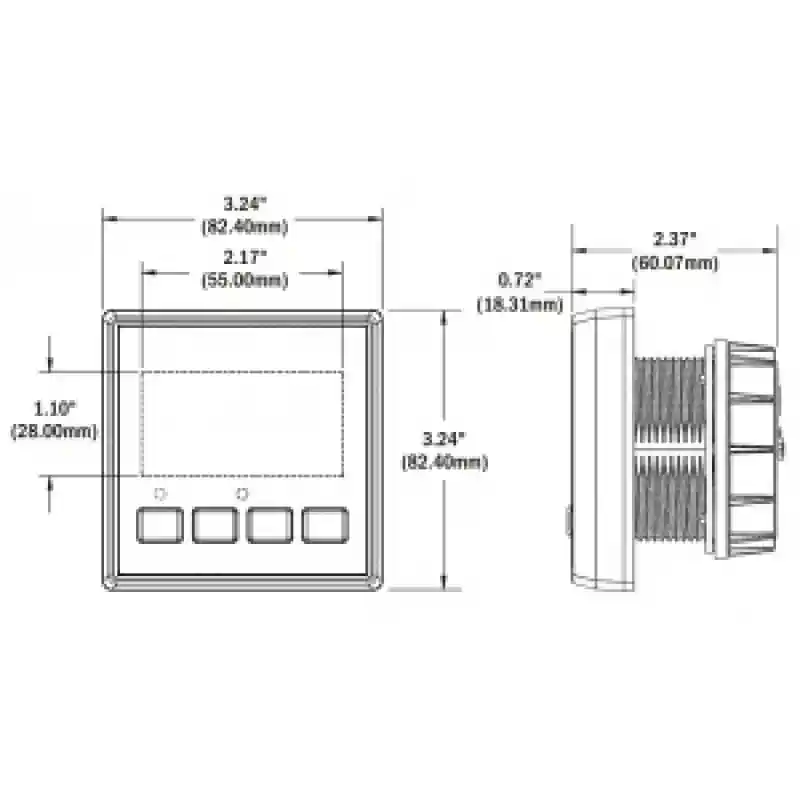

Ekran Boyutu 55mm x 28mm
Güç Kaynağı 7V–70V DC
Güç Tüketimi 0,5W–1,0W*
NMEA 2000 Yük Eşdeğeri 1
DC Voltajı
Nominal 12V, 24V, 36V, 48V
Aralık 0V–70V DC
Çözünürlük 0,01V DC
Doğruluk +/- %1
DC Akımı
Şönt Dahil 1 × PN 8255 (500A / 50mV)
Aralık −500A ila 500A
Doğruluk +/- %2
Çözünürlük (100 ila 500) 1A
Çözünürlük (0,0 ila 99,9) 0,1A
Alarm Etkinleştirme Yüksek ve Düşük Voltaj, Yüksek Akım ve Düşük Pil
AC Voltajı
Aralık 40V–300V AC (RMS)
Doğruluk +/- %1
Çözünürlük 1V AC
AC Akımı
Aralık 0A ila 150A (300A isteğe bağlı)**
Doğruluk +/- %2
Çözünürlük (100 ila 150) 1A
Çözünürlük (0,0 ila 99,9) 0,1A
Akım Trafosu 1 × PN 8256 (150A / 50mA)
Alarm Aktivasyonu Yüksek ve Düşük Voltaj, Akım ve Frekans
Frekans
Aralık 40Hz–90Hz
Çözünürlük 1Hz
Güç
Aralık 0W–45kW
Çözünürlük (0W–9990W) 10W
Çözünürlük (10kW–45kW) 0,1kW
Tanklar***
Tank Seviye Alarmı Yüksek/Düşük Seviyeler
Göndericiler Kuzey Amerikan 240Ω–33Ω
Avrupa 10Ω–180Ω
Blue Sea Systems Ultrasonic 5V Gönderici Özel
Gönderici Çözünürlüğü %1
Özel Tank Şekilleri Otomatik Kalibrasyon
Sintine Alarm Bildirimi Saat başına çalışma süresi 24 saatteki döngüler
Notlar:
Monitör yüzü IP66'dır - talimatlara göre takıldığında güçlü su jetlerine karşı korumalıdır.
* Voltaj, ekran yoğunluğu ve uyku modu ile değişkendir
** İsteğe bağlı bir akım trafosu PN 1829 ile 300A'ya ulaşır
*** Harici şamandıra anahtarlı sintine monitörleriyle veya 12V çıkış üzerinden açık durumunu gösteren otomatik sintine anahtarlarıyla uyumludur.
